Capacidade: Interruptor 30-1000A
Modo
Fonte de energia
Características: Integrado com alimentação de comunicação, distribuição de energia CA e CC; Retificador modular com função hot-swappable; Compatível com baterias LiFePO4 e baterias de chumbo-ácido
Descrição: A série E48 é uma fonte de alimentação comutada para telecomunicações com capacidades de 30 A a 1000 A
Campo de aplicação
Estações base, centros de comutação de pequeno e médio porte, comunicações de rede de ondas, comunicações via satélite, comunicações de dados, data centers etc.
Características de desempenho
Alta confiabilidade
1. Faixa de entrada de rede elétrica ultra-ampla: mais adequada para ambientes de rede severos.
2. Gerenciamento perfeito da bateria: com funções de compensação de temperatura, equalização automática,
controle de carga flutuante, regulação automática de tensão, cálculo de capacidade de bateria e testes de bateria on-line.
3. Adote tecnologia avançada de controle de CPU e múltiplos microprocessadores para tornar a fonte de alimentação comutada mais estável e confiável.
Excelente design
1. O módulo retificador adota tecnologia de troca a quente não destrutiva para realizar um tempo de substituição inferior a 1 minuto.
2. Compatível com baterias LiFePO4 e baterias de chumbo-ácido para diferentes cenários de aplicação.
3. Tecnologia de correção do fator de potência ativa de controle digital com fator de potência de entrada de 0,99 para evitar poluição na rede.
Proteção Perfeita
1. Com proteção contra sobretensão e subtensão de entrada, proteção contra sobretensão e subtensão de saída, proteção contra curto-circuito, proteção contra sobrecorrente, proteção contra raios, proteção contra alarme de falha do ventilador, exibição de falhas, armazenamento de registro de alarme histórico e outras funções para garantir a operação confiável do equipamento de carga.

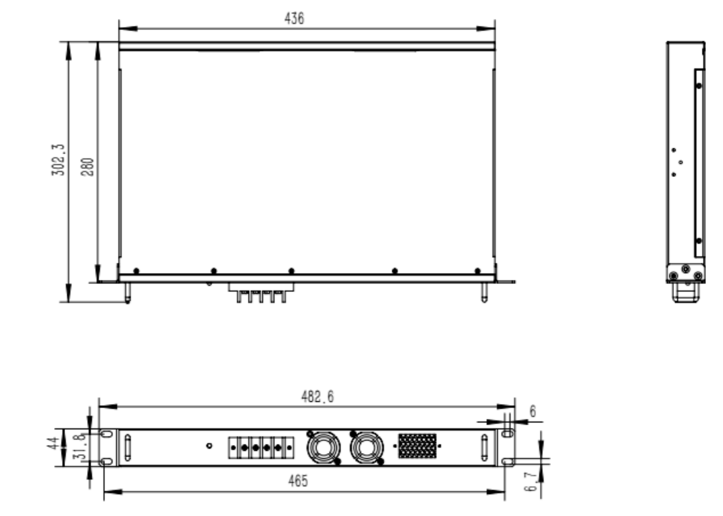

Dimensões:
Desempenho
|
1.Entrada |
|||||
|
Item |
Parâmetro |
Unidade |
Observação |
||
|
Faixa de tensão de entrada |
Início 140—290 |
Vácuo |
A faixa de tensão de entrada é a tensão de fase da CA trifásica e a tensão de partida do sistema deve ser maior ou igual a 140 VCA |
||
|
Correndo 90-290 |
|||||
|
Tensão nominal |
220 |
Vácuo |
Tensão de fase |
||
|
Frequência de Tensão |
43—67 (o valor típico é 50/60) |
Hz |
|||
|
PF |
≥0,99 |
Condição de trabalho com carga total |
|||
|
2.Saída |
|||||
|
Item |
Parâmetro |
Unidade |
Observação |
||
|
Tensão nominal |
-53,5 |
Vcc |
Entrada 220Vac |
||
|
Faixa de tensão |
-42 ~ -58 |
Vcc |
Ajustável por monitoramento (condição de teste: sem carga) |
||
|
Capacidade de módulo único |
30 ou 50 |
UM |
Configuração flexível de acordo com os requisitos |
||
|
Corrente de saída |
30 ~ 1000 |
UM |
Sob condições de saída nominal, a saída de 300 A é garantida na entrada de 90-176 VCA |
||
|
Ondulação e ruído de saída |
≤200 |
mVp-p |
A largura de banda do osciloscópio deve ser 20MHz, e a sonda deve ser conectada em paralelo com capacitor 10u + 104 |
||
|
Atraso de saída de energia |
3 ~ 8 |
S |
Entrada 220 VCA, a entrada CA é calculada após O contator CA é puxado para dentro 。
|
||
|
Precisão de estabilização de tensão |
≤±1% |
||||
|
Barulho
|
Tensão de ruído de banda larga |
≤100 |
mV |
3,4—150 kHz |
|
|
≤30 |
mV |
150—30 MHz |
|||
|
Índice |
Telefone Peso Ruído tensão |
≤2 |
mV |
||
|
Dinâmico Resposta |
Excesso Amplitude |
△ V ： ≤5 |
%Vo |
25%—50%—25% ou 50%—75%—50% Mudança de carga |
|
|
Recuperação Tempo |
△ t ： ≤500 |
µS |
|||
|
Desequilíbrio de Compartilhamento Atual |
≤5% |
Módulo paralelo 50%—100% Saída nominal （ Os módulos de potência podem trabalhar em paralelo ） |
|||
|
Coeficiente de temperatura |
±0,02 |
%/ °C |
|||
|
Eficiência de saída |
≥92% |
220 Vca/carga nominal (típica) |
|||
|
≥87% |
110 VCA/carga nominal |
||||
|
3. Pontos de Alarme e Proteção |
|||||
|
Item |
Parâmetro |
Unidade |
Observação |
||
|
Sobretensão de entrada do sistema - Corte |
298±5 |
VAC |
Recuperação automática, ponto de recuperação 290 V ± 5 V |
||
|
Proteção contra sobretensão de entrada do módulo |
≥300 |
VAC |
Saída 0A （ Teste do regulador de tensão ACSOURCE+ ） |
||
|
Entrada do sistema - subtensão de corte |
68±5 |
VAC |
Recuperação automática, ponto de recuperação 136 V ± 5 V |
||
|
4. Características físicas |
|||||
|
As dimensões e o peso estão sujeitos ao tamanho do módulo de distribuição de energia e à capacidade do módulo de energia. |
|||||

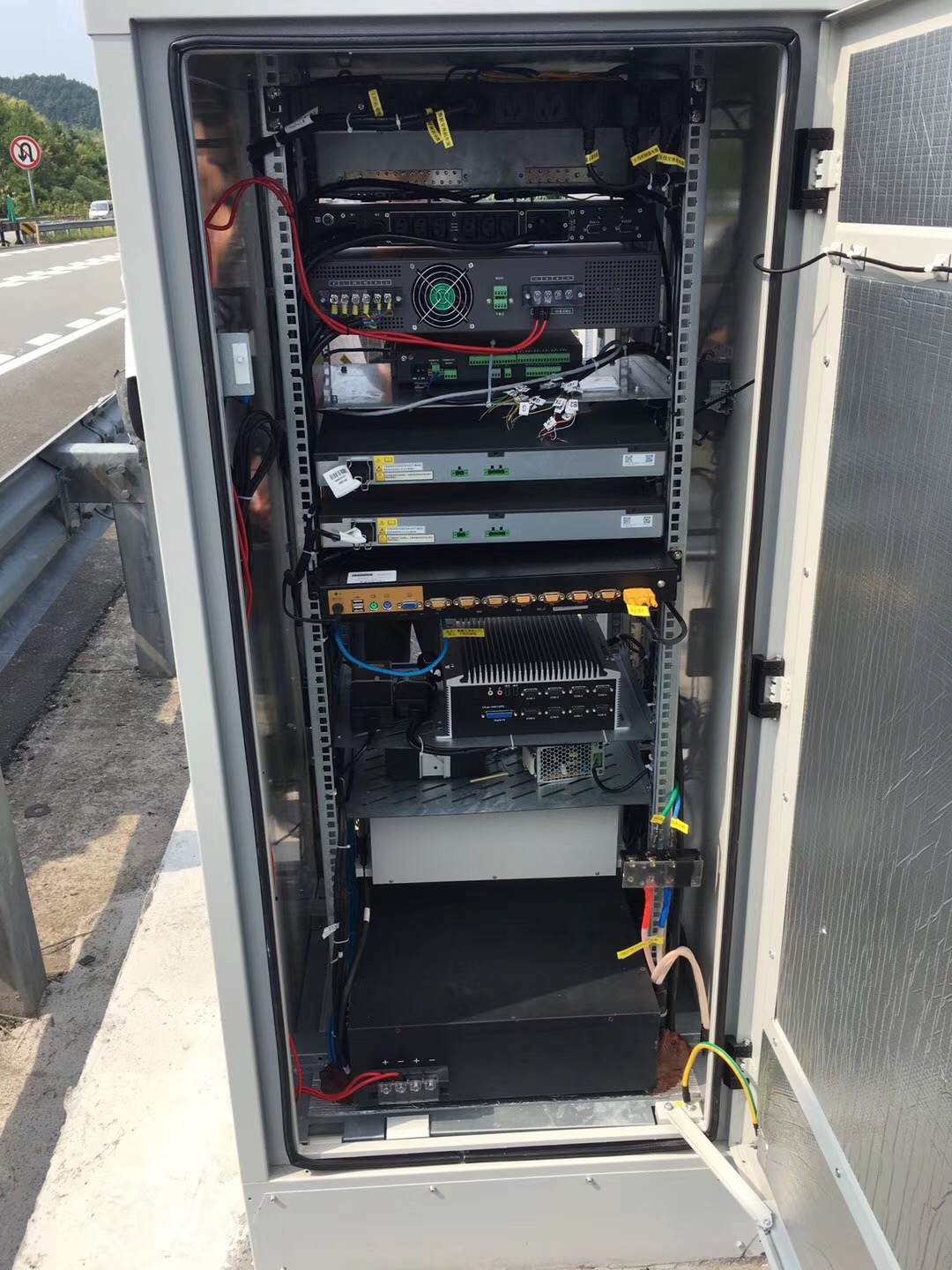

Caso de produto 1
Os usuários usam o Evada E4890-3U para fornecer energia a equipamentos de transmissão óptica, realizar a função de redundância N+1 e melhorar a confiabilidade e a estabilidade do fornecimento de energia.
