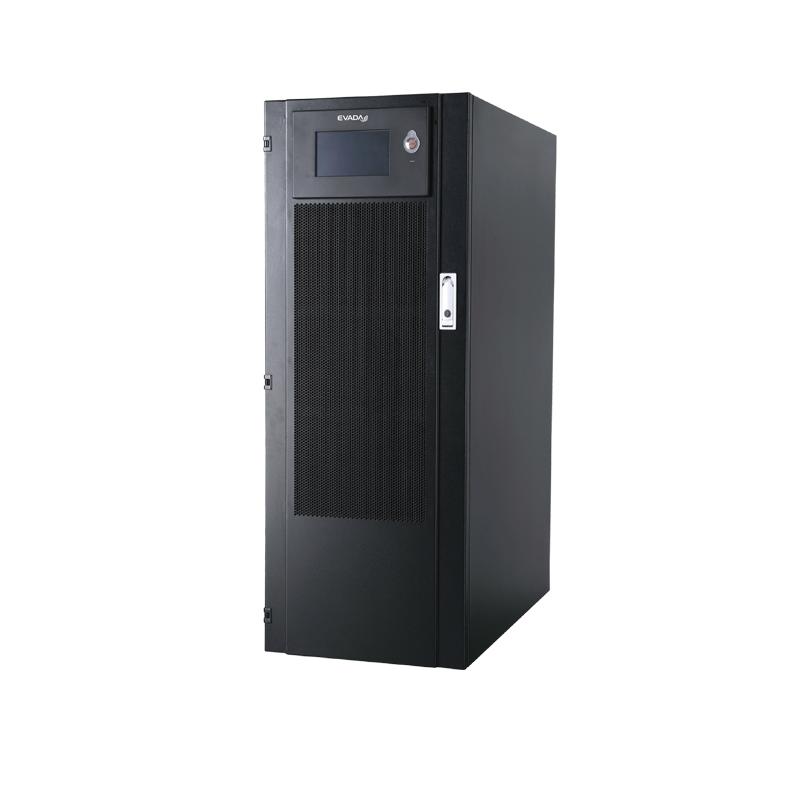

A série Propoweress DTH 33 de dupla conversão online é um UPS trifásico de torre 3:3 com capacidade de 10 kVA a 200 kVA. Adota tecnologia de controle DSP de ponta e design de redundância N+X, aumentando o desempenho e a confiabilidade do sistema. Com uma experiência de uso amigável, também oferece um design humanizado com acesso frontal completo para facilidade de manutenção e interface amigável. Graças aos recursos de economia de energia, alto fator de potência e operação no modo ECO, a série DTH é uma opção econômica que se diferencia em diversos setores e aplicações, sendo amplamente utilizada em salas de servidores, data centers, centros de gerenciamento de rede, telecomunicações, instrumentos de precisão, bancos, etc.
Tecnologia Avançada
Ampla tensão de entrada
Detecção automática de 50/60 Hz
Correção do fator de potência de entrada
Processamento de sinal digital DSP de alta velocidade de 32 bits
Função de teste de autocarga sem cargas
Função paralela N+X
Compatível com bateria de lítio
Flexibilidade excepcional
Configuração de bateria ajustável: 30-44 unidades
Gerador compatível
Exibição abrangente para fácil monitoramento
Função de partida a frio
Transformador de isolamento de saída como opcional
Desempenho Verde
Modo ECO para economia de energia
PF de entrada ≥ 0,99 a 100% de carga
Faixa de tensão de entrada: 110-300 VCA
Faixa de frequência de entrada: 40Hz-70Hz
Compatível com geradores diesel de diferentes tipos.

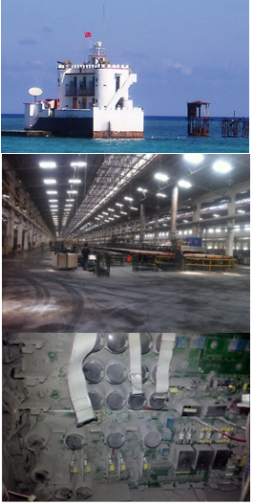

2. Adequado para ambientes severos de diferentes aplicações

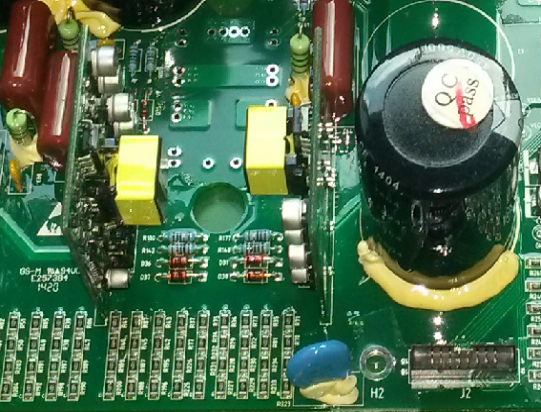

Todas as placas de PCB aplicadas revestidas com tinta de proteção em diversas condições de trabalho

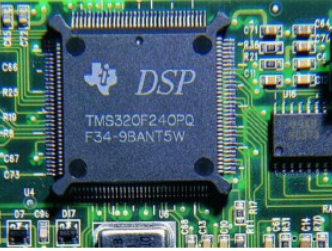

DSP de alta velocidade aplicado no circuito principal
O DSP possui controle de alta velocidade e alta precisão, melhorando a confiabilidade, flexibilidade e estabilidade do controle do sistema.

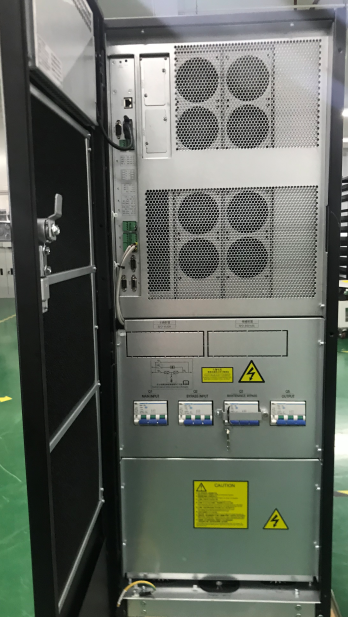

4. Fácil manutenção
Disjuntor de entrada principal, disjuntor de bypass, disjuntor de saída e disjuntor de bypass de manutenção integrados. Fácil monitoramento e manutenção.
Tamanho pequeno e grande capacidade, economiza 75% do espaço
Desempenho
|
Modelo |
DTH33-10KS DTH33-10KL |
DTH33-20KS DTH33-20KL |
DTH33-30KS DTH33-30KL |
DTH33-40KL |
DTH33-50KL |
DTH33-60KL |
DTH33-80KL |
DTH33-100KL |
DTH33-120KL |
DTH33-160KL |
DTH33-200KL |
|
|
Capacidade |
10kVA |
20 kVA |
30 kVA |
40 kVA |
50 kVA |
60 kVA |
80 kVA |
100kVA |
120 kVA |
160 kVA |
200 kVA |
|
|
Entrada |
||||||||||||
|
Tensão nominal |
380 Vca (trifásico + N) |
|||||||||||
|
Faixa de tensão |
304VCA ～ 478 VCA （ tensão de linha ） carga completa ； 304VCA ～ Carga de 228 Vca (tensão de linha) reduzida linearmente de 100% a 80% |
|||||||||||
|
Faixa de frequência |
40Hz ~ 70Hz |
|||||||||||
|
Fator de potência |
≥ 0,99 a 100% de carga ； ≥ 0,98 a 50% de carga |
|||||||||||
|
THD |
THDi ＜ 3 ％（ Carga 100% linear ）； THDi ＜ 5 ％（ 100% carga não linear ） |
|||||||||||
|
Saída do inversor |
||||||||||||
|
Tensão de saída |
380/400/415 Vca (trifásico+N) ； 220/230/240 Vca (fase+N) |
|||||||||||
|
Precisão de tensão |
±1 ％ @carga balanceada ； ±5 ％ @desequilibrado |
|||||||||||
|
Distorção da forma de onda de tensão |
THDu≤2 ％（ Carga 100% linear ）； THDu≤4 ％（ carga não linear ） |
|||||||||||
|
Fator de potência |
0,9 （ 1 opcional ） |
|||||||||||
|
Faixa de frequência (faixa de sincronização) |
±2Hz （ configurável) ； ±0,5Hz 、 ±1Hz 、 ±3Hz （ ajustável ） |
|||||||||||
|
Faixa de frequência (modo de bateria) |
50 Hz ± 0,1 Hz ou 60 Hz ± 0,1 Hz |
|||||||||||
|
Sobrecarga |
＜ 105 ％， solitário g correr; ＜ 110 ％， 6 0 min; 110 ～ 125 ％ avaliar d carga ， loa d 10 minutos; ＞ 125 ～ 150 ％ avaliar d carga ， carregar 1 minuto; ＞ 150 ％， 200 ms |
|||||||||||
|
Fator de crista |
3:1 (máximo) |
|||||||||||
|
Troca Tempo |
Bateria MainPower |
0 ms |
||||||||||
|
Bypass do inversor |
1 ms (falha de bloqueio de fase, ocorre interrupção de <2 ms) |
|||||||||||
|
Inversor ECO |
<2 ms |
|||||||||||
|
Eficiência |
||||||||||||
|
Modo Inversor |
≥95% |
|||||||||||
|
Modo ECO |
≥99% |
|||||||||||
|
Bateria |
||||||||||||
|
Tipo |
Chumbo ácido ou lítio |
|||||||||||
|
Número |
32 ； 30 ~ 44 （ ±15~±22 ） (configurável) |
|||||||||||
|
Corrente de carga |
Capacidade* 15%/N/12 （ N=±15-22 ） |
|||||||||||
|
Tensão de carga |
± 13,65 Vcc * N ± 1% （ N=±15-22 ） |
|||||||||||
|
Físico |
||||||||||||
|
Tamanho LxPxA (mm) |
280 x 685 x 725 |
780 x 425 x 1200 |
960 x 600 x 1600 |
960 x 600 x1600/2000 |
1010x600x2000 |
|||||||
|
Peso líquido (kg) |
116 |
141 |
166 |
285 |
310 |
360 |
460 |
|||||
|
Ambiente |
||||||||||||
|
Temperatura de trabalho |
A duração da bateria de 0 a 40°C será reduzida quando a temperatura for > 25°C |
|||||||||||
|
Umidade relativa |
0~95% sem condensação |
|||||||||||
|
Altitude |
1000 metros sem redução de capacidade, 1000 metros com redução de capacidade de 1% para cada 100 metros de elevação |
|||||||||||
|
Barulho |
≤60dB (A) a 1 metro |
|||||||||||
|
Gerenciamento |
||||||||||||
|
RS-232/RS-485 inteligente |
Suporte Windows® 2000/2003/XP/Vista/2008 、 Windows® 7/8/10 、 Linux e MAC |
|||||||||||
|
SNMP opcional |
Suporte ao gerenciamento de energia pelo administrador SNMP e navegador da web |
|||||||||||
Caso de produto 1
Caso em um departamento de segurança pública na província de Shaanxi
Modelo Propoweress: DTH33-30KL
Cargas ： Sala de data center
