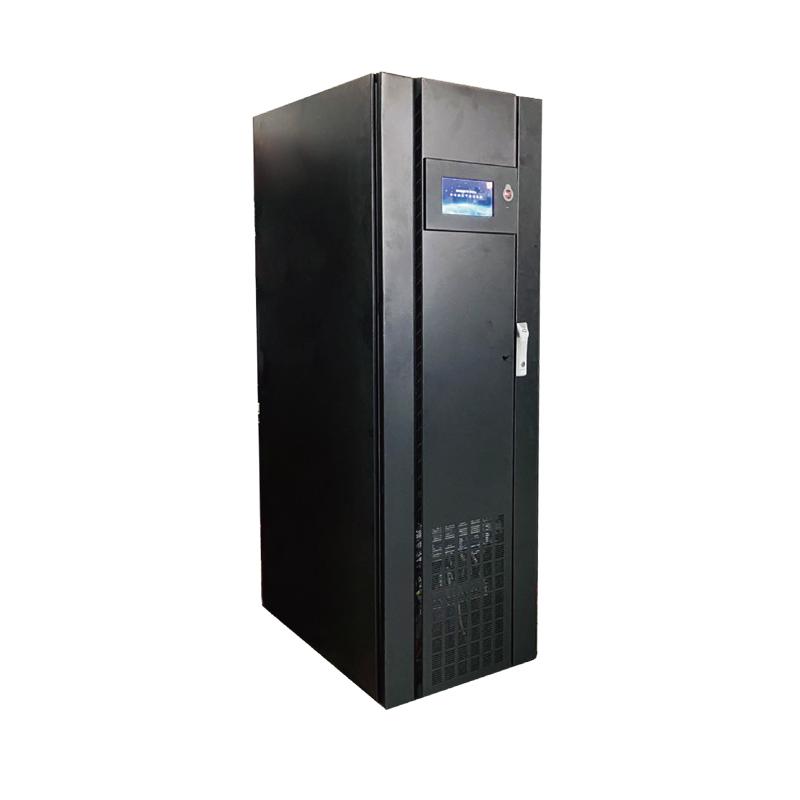

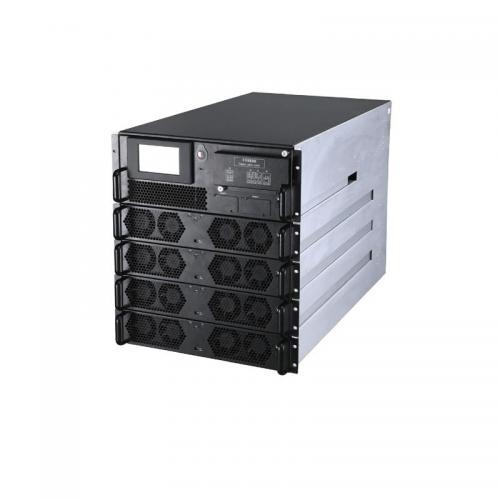

O UPS de média/alta potência da série Propoweress HQ33 atende ao padrão "Nível Militar" para garantir a confiabilidade e a durabilidade do produto. A Propoweress apresenta um design compacto para minimizar o espaço ocupado. A série HQ33 é amplamente utilizada em aplicações industriais, em ambientes severos e em ambientes elétricos complexos, como projetos petroquímicos, fábricas, ferrovias, hospitais, escritórios governamentais, projetos militares, etc.
Confiável
ilidade
Projeto DSP+CPLD
N+1 Ventilador redundante, sistema de resfriamento de velocidade variável.
Inversor IGBT com transformador de isolamento de saída
Capacidade de carga desbalanceada de 100%
Função de partida a frio
Flexível e de alta eficiência
PF de saída = 0,9
THDi extremamente baixo (opcional)
Máximo de 8 unidades paralelas
Ocupação mínima do espaço
Configuração de bateria flexível: 29-34 unidades
Gerenciamento inteligente de bateria E-BAT
Porta de comunicação RS232/RS485, SNMP opcional
Função de Proteção Abrangente
Função de autodiagnóstico para evitar falhas ao ligar.
Proteção contra surtos/sobrecarga/curto-circuito/temperatura excessiva/bateria/tensão de carga.
Interruptores de entrada, saída, bypass e manutenção padrão.
Detecção de interruptor inteligente, proteção ativa
Design “LF&LV”, maior confiabilidade
A série HQ33 utiliza o retificador de frequência SCR (50 Hz) e um transformador de isolamento de saída integrado (com função de reforço de isolamento). Como resultado, a bateria pode ser conectada diretamente ao barramento do UPS sem CC/CC, e a tensão CC interna é de 400 V. O transformador de saída suporta bem os surtos e a interferência elétrica da carga. Esses transformadores de baixa e alta tensão aumentam significativamente a confiabilidade do sistema.

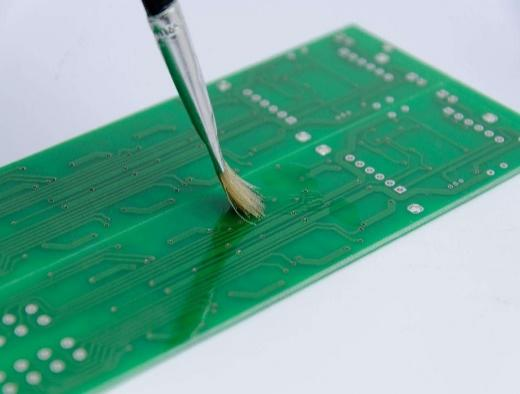

Revestimento conforme de PCB
O tratamento de revestimento conformal protege bem a placa de circuito impresso (PCB) contra poeira, umidade e outras substâncias corrosivas. Este tratamento aumenta significativamente a durabilidade e a estabilidade do circuito elétrico e das peças, tornando o HQ33 muito adequado para aplicações em ambientes hostis, como a indústria de petróleo e gás, projetos litorâneos e outros.

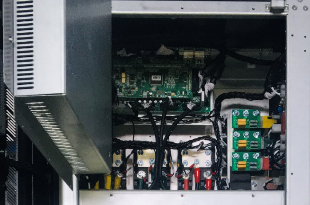

Gabinete Independente do PCBA
A Evada desenvolveu um design especial para o gabinete PCBA independente. Esse design pode evitar significativamente a interferência EMC, o que garante que o UPS opere perfeitamente mesmo em ambientes elétricos e magnéticos muito complexos, como aplicações em hospitais, usinas de energia e fábricas, etc.

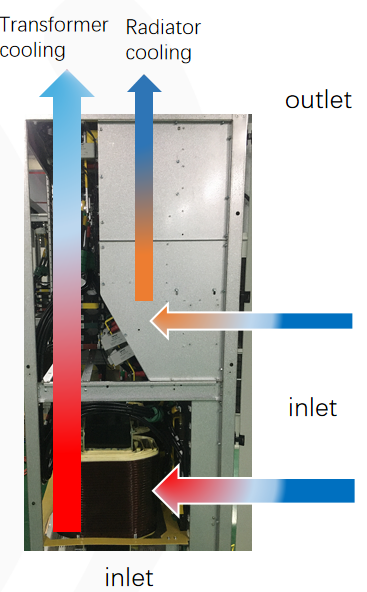

Túnel de resfriamento duplo independente
O HQ33 apresenta um design de túnel de resfriamento duplo independente. Um túnel é para o resfriamento do transformador e o outro para o resfriamento do radiador e da placa de circuito impresso (PCB). Esse tipo de design pode maximizar a eficiência do resfriamento e proteger a placa de circuito impresso e algumas outras peças sensíveis do calor e da poeira.

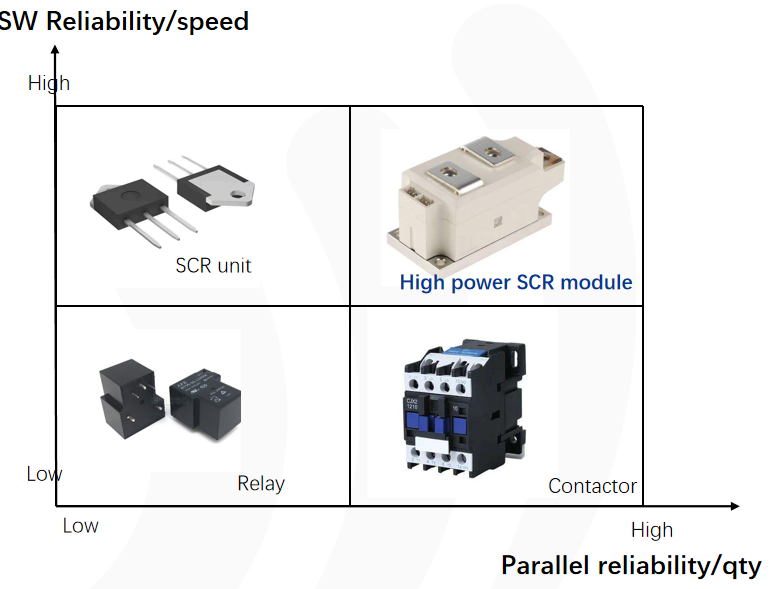

O UPS HQ33 usa o módulo SCR de alta potência. Comparado com a unidade SCR pequena tradicional, o relé ou os contatos, o módulo SCR de alta potência tem muitas vantagens, como maior velocidade de comutação, maior confiabilidade de comutação, melhor desempenho paralelo e maior flexibilidade paralela.
Controle Composto “1+1”
Em termos de hardware, o HQ33 utiliza DSP+CPLD para garantir que o UPS funcione com alta velocidade e precisão. Em termos de software, o HQ33 introduz o controle de circuito duplo e o controle de compensação harmônica, que garantem a dinâmica e a estabilidade do sistema. Como resultado, o HQ33 pode oferecer menos de 2% de THDV.

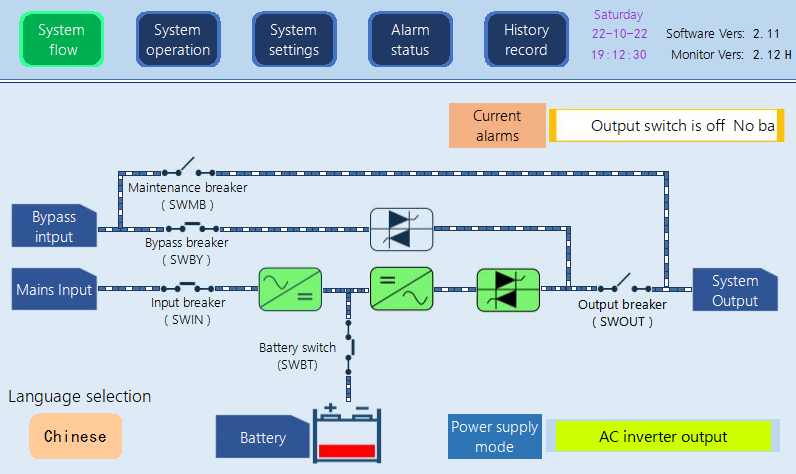

Interface amigável ao usuário
O HQ33 está equipado com tela sensível ao toque de 7 polegadas. O design amplo da tela sensível ao toque permite exibir com clareza o status dinâmico dos 4 interruptores, o status operacional, o status da carga, o status da rede elétrica e o status da bateria do UPS, permitindo que os usuários monitorem o status operacional da máquina e as alterações no ambiente da aplicação a qualquer momento.

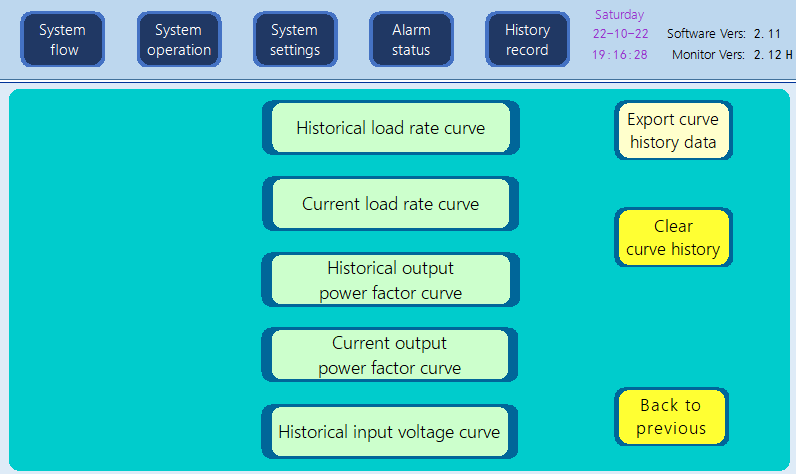

Sistema de monitoramento inteligente
Além de exibir informações operacionais em tempo real, o monitoramento HQ33 pode gerar o logotipo operacional e exibir o registro histórico, como a curva de taxa de carga, curva de PF de saída, curva de tensão de entrada etc. Esta função é muito útil para análise de dados e manutenção do sistema.
E
-

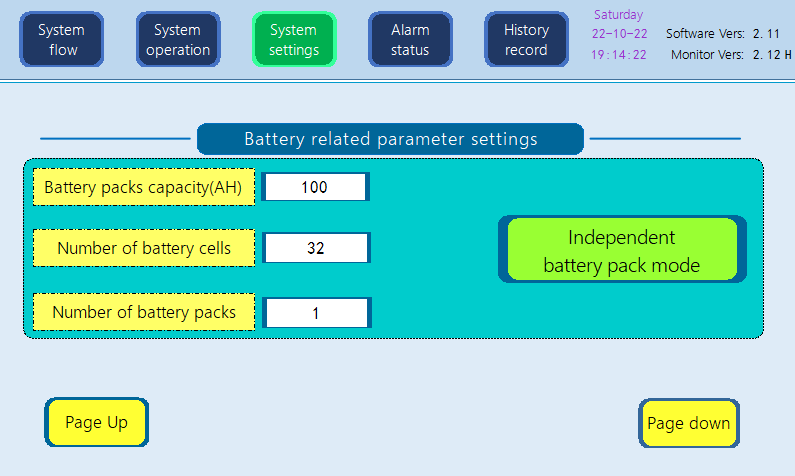

Gerenciamento inteligente de bateria BAT
A Propoweress desenvolveu seu próprio e exclusivo gerenciamento inteligente de baterias. O UPS HQ33 é muito flexível na configuração de baterias. Suporta 29 a 34 baterias com números ímpares ajustáveis. A corrente de carga é ajustável de 10 a 40 A. O UPS suporta partida a frio, sistema de bateria comum em paralelo e função de teste de descarga da bateria. Por último, mas não menos importante, o UPS também é compatível com baterias de lítio.
Desempenho
|
Modelo |
HQ3310 |
HQ3320 |
HQ3330 |
HQ3340 |
HQ3360 |
HQ3380 |
HQ33100 |
HQ33120 |
HQ33160 |
HQ33200 |
HQ33300 |
HQ33400 |
|
Capacidade |
10kVA |
20 kVA |
30 kVA |
40 kVA |
60 kVA |
80 kVA |
100kVA |
120 kVA |
160 kVA |
200 kVA |
300 kVA |
400 kVA |
|
Entrada |
||||||||||||
|
Tensão nominal |
380/400/415 VCA, trifásico+N+PE |
|||||||||||
|
Faixa de tensão |
± 25% |
|||||||||||
|
Frequência Nominal |
Detecção automática de 50/60 Hz |
|||||||||||
|
Faixa de frequência |
45Hz ~ 65Hz |
|||||||||||
|
Ignorar |
||||||||||||
|
Tensão nominal |
380/400/415 VCA, trifásico+N+PE |
|||||||||||
|
Faixa de frequência nominal |
±15% （ ± 10% ， ± 20% configurável no display ） |
-40% ， +20% ajustável |
||||||||||
|
Frequência Nominal |
50/60 Hz |
|||||||||||
|
Faixa de frequência |
±2% （ ± 5% ajustável no display ） |
±2% , ±5% , ±10% , ±20% ajustável |
||||||||||
|
Inversor/Interruptor de bypass |
<1 ms |
|||||||||||
|
Capacidade de sobrecarga |
150% duram 10 minutos ； 175% duram 1 minuto ； 200% por 18 segundos. |
|||||||||||
|
Saída |
||||||||||||
|
Saída PF |
0,8 (0,9 opcional) |
|||||||||||
|
Tensão nominal |
380/400/415 VCA, 3 fases+N+PE |
|||||||||||
|
Tensão de fase |
220 (200 ~ 244 V configurável no display) |
|||||||||||
|
Fator de crista |
3 ： 1 |
|||||||||||
|
THD |
<2%@100% carga linear ； <4%@100% linha não linear |
|||||||||||
|
Precisão de tensão |
± 1% |
|||||||||||
|
Resposta de tensão transitória |
± 5% ＜ 10 ms |
|||||||||||
|
Sobrecarga |
110%~125% duram 10 minutos ；＜ 150% duram 1 minuto. |
|||||||||||
|
Eficiência do Sistema |
≥93%@100% de carga |
|||||||||||
|
Entrada de bateria |
||||||||||||
|
Tensão CC |
384 (360~408 configurável) |
|||||||||||
|
Corrente de carregamento |
10-40A (configurável) |
|||||||||||
|
Sistema |
||||||||||||
|
Comunicação |
RS232 ou RS485 （ MODBUS ） |
|||||||||||
|
Trabalhando |
0 ~ 40 °C |
|||||||||||
|
Umidade |
0~95% （ sem condensação ） |
|||||||||||
|
Altitude |
<1000M sem redução de capacidade ， > 1000M, redução de 1% se a cada 100 metros for aumentado |
|||||||||||
|
Barulho |
≤65 dB@1M |
|||||||||||
|
Físico |
||||||||||||
|
LxPxA (mm ） |
500 x 600 x 1200 |
500 x 800 x 1600 |
700 x 800 x 1800 |
1245x855 x1900 |
1640x855 x1900 |
2265x855 x1900 |
||||||
|
Peso （ kg ） |
183 |
216 |
245 |
287 |
342 |
385 |
412 |
435 |
520 |
1075 |
1630 |
2150 |
* As especificações estão sujeitas a alterações sem aviso prévio

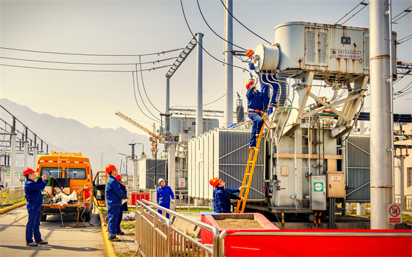

Caso de produto 1 Usina de Baoji
A série Evada HQ de UPS de três entradas e três saídas de 40 kVA oferece garantia de fornecimento de energia seguro, confiável, ecológico e com economia de energia para distribuição de energia da Baoji Power Supply Company.

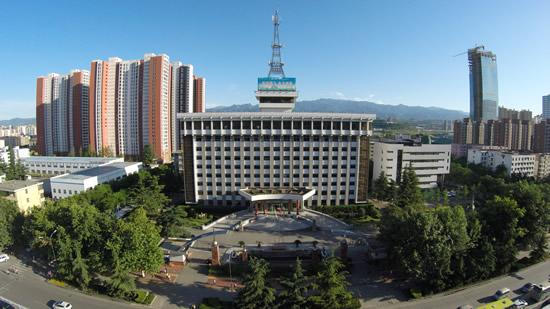

Caso de produto 2 Rede Estadual de Shaanxi
O UPS de frequência de energia de 40 kVA com três entradas e três saídas da série Evada HQ fornece um fornecimento de energia seguro, confiável, ecológico e com economia de energia para a distribuição de energia da sala de computadores da Shaanxi State Grid Company.
