Montado em rack de 19 pés, conversão dupla online. Faixa de potência do sistema: 20 kVA - 150 kVA, módulo de potência 2U de 20 kVA/25 kVA. FP de saída: 1.
Aplicação: Finanças, telecomunicações, educação, hospitais, transporte e outros dispositivos de rede, data centers.
Confiável: adote o design DSP 1 + 1 para melhorar a operação do sistema e a velocidade de resposta.
Eficiente: A eficiência do sistema é de até 96%; Alta taxa de densidade de potência, altura 2U para módulos.
Flexível: Permitindo 2/4/6 módulos*20/25KVA para atingir diferentes capacidades para o sistema;
S imple: Projeto de instalação embutida para gabinetes padrão de 19 polegadas; integrado com módulos de distribuição de energia, baterias e monitoramento em um gabinete de 20 KVA a 150 KVA.
Desempenho
|
Modelo |
HQ-MR40/20 |
HQ-MR80/20 |
HQ-MR100/25 |
HQ-MR125/25 |
HQ-MR150/25 |
|
Capacidade nominal |
40 kVA |
80 kVA |
100kVA |
125 kVA |
150 kVA |
|
Capacidade do módulo de potência |
20 kVA |
20 kVA |
25 kVA |
25 kVA |
25 kVA |
|
Entrada |
|||||
|
Método de fiação |
3 Fases+N+PE |
||||
|
Tensão nominal |
380/400/415 VCA (linha-linha) |
||||
|
Frequência nominal |
50/60Hz |
||||
|
Faixa de tensão |
304 VCA ～ 478 VCA （ linha-linha ） carga completa ； 304 VCA ～ Redução de carga de 228 VCA (linha-linha) linearmente de 100% a 80% |
||||
|
Faixa de frequência |
40Hz~70Hz |
||||
|
Fator de potência |
>0,99 |
||||
|
THD |
THDi ＜ 3 ％（ carga total linear ）； THDi ＜ 5 ％（ carga total não linear ） |
||||
|
Ignorar |
|||||
|
Tensão nominal |
380/400/415 VCA (tensão de linha) |
||||
|
Faixa de tensão |
Configuração de fábrica -20% ～ +15% ； configurável, limite superior:+10%,+15%,+20%,+25% ； limite inferior: -10%, -15%, -20%, -30%, -40% |
||||
|
Faixa de frequência |
Frequência nominal 50/60Hz ； a faixa de frequência pode ser definida em ±1Hz ， ±3Hz ， ±5Hz |
||||
|
Capacidade de sobrecarga |
110% a longo prazo ； >150% por 200 ms |
||||
|
Bateria |
|||||
|
Voltagem da bateria |
±192 VCC （ 360 ～ 528 VCC ； 30 ～ 44 blocos ajustáveis ， o padrão é 32 blocos ） |
||||
|
Capacidade de carga |
15%* capacidade total de energia |
||||
|
Precisão de tensão |
±1% |
||||
|
Saída |
|||||
|
Tensão nominal |
380 V/400 V/415 V (linha-linha) |
||||
|
Frequência nominal |
50/60Hz |
||||
|
Fator de potência |
1 |
||||
|
Precisão de tensão |
≤±1,0%@ carga balanceada ； ≤±5,0%@ carga desbalanceada |
||||
|
Precisão de frequência |
50/60Hz±0,01% |
||||
|
Faixa de rastreamento de frequência |
Configurável ， ±0,5Hz~±5Hz ;±3Hz |
||||
|
THD |
THDu≤2% (carga linear de 100%), THDu≤4% (carga não linear) |
||||
|
Precisão de fase trifásica |
120°±1° |
||||
|
Fator de crista |
3:1 |
||||
|
Sobrecarga |
＜ 105 ％， longo prazo ； ＜ 110 ％， 60 minutos ； 110 ～ 125 ％， 10 minutos ； ＞ 125 ～ 150 ％， 1 minuto ； ＞ 150 ％， 200 ms |
||||
|
Sistema |
|||||
|
Eficiência do Sistema |
95%@ modo de dupla conversão ， ≥98%@modo ECO |
||||
|
Mostrar |
Tela sensível ao toque LCD |
||||
|
Fiação |
Suporte inferior para dentro |
||||
|
Linguagem |
Chinês, inglês; opcional: russo, italiano, espanhol, alemão, etc. |
||||
|
Classe de proteção |
IP20 |
||||
|
Comunicação |
Cartão RS232/RS485/SNMP （ opcional ） / contato seco (opcional) |
||||
|
Condição de trabalho |
Temperatura ： 0~40 ℃ ； umidade ： 0~95% (sem condensação) |
||||
|
Barulho |
<60dB a 1 metro |
||||
|
Altitude |
<1000 metros, redução de capacidade, ＞ 1000 metros, reduzindo 1% se a cada 100 metros aumentar |
||||
|
Tipo de gabinete |

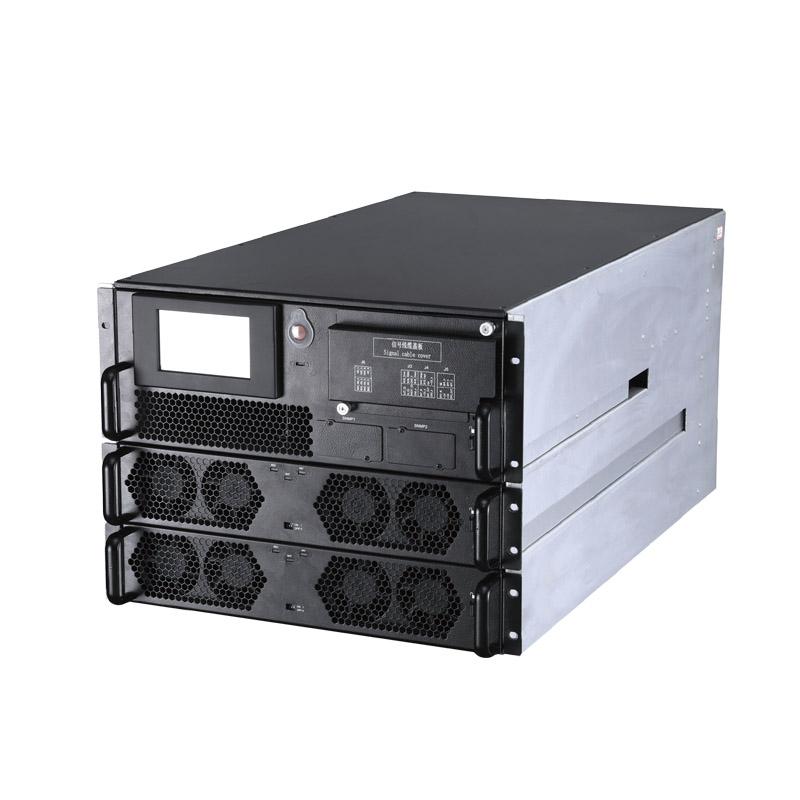

2 Módulos |

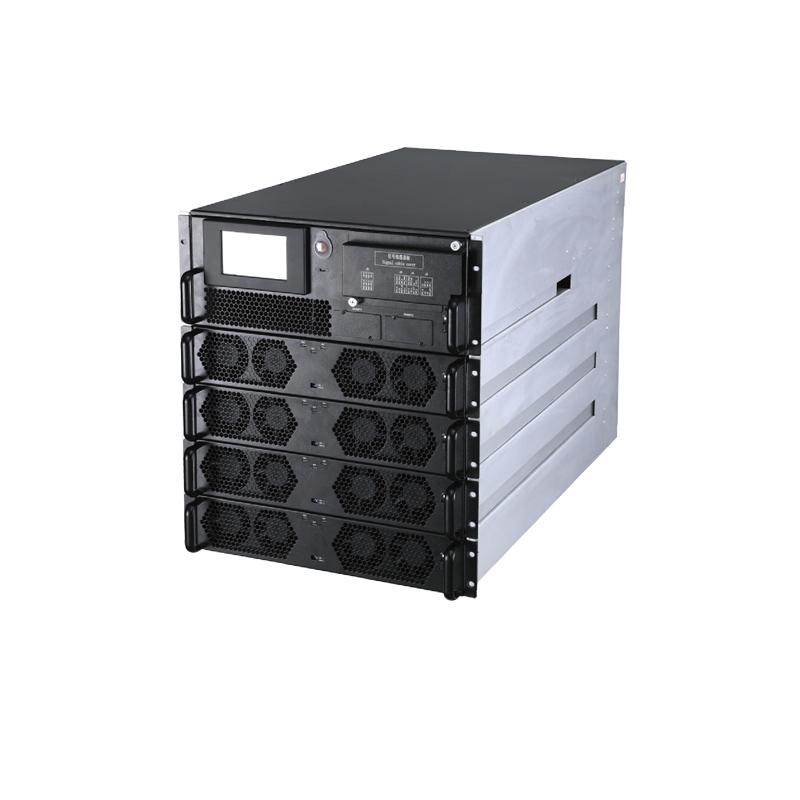

4 módulos |

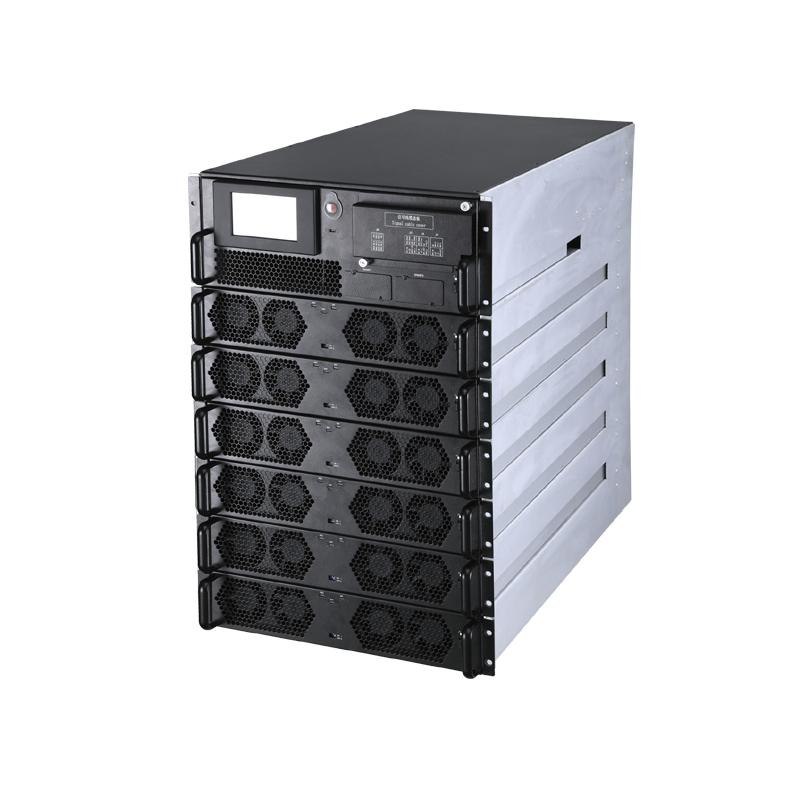

6 módulos |
||
|
Tamanho |
|||||
|
Sistema m L x P x A (mm) |
482,6 x 800 x353,2 (8U) |
482,6 x 800 x 531 (12U) |
482,6 x 900 x 800 (18U) |
||
|
Módulo e L x P x A (mm) |
440 x 690 x 86 (2U) |
||||
|
Peso |
|||||
|
Sistema(kg ） |
37 |
47 |
72 |
||
|
Módulo(kg ） |
25 |
||||
* As especificações estão sujeitas a alterações sem aviso prévio
