Faixa de potência: 600-1200kVA
Tensão nominal: 380 VCA/400 VCA/415 VCA 3P+N+PE
Frequência nominal: 50/60Hz
Descrição do produto: Dupla conversão, design modular
Redundância: projeto de redundância 6+1 ou 10+2
D Tela: tela LCD colorida sensível ao toque de 10''
P F: Saída PF=1
1. O UPS HQ-M oferece diversas características robustas para minimizar riscos e deixar os clientes satisfeitos.
2. Com eficiência de sistema de até 96,5%, o HQ-M UPS oferece baixas despesas operacionais ao cliente.
3. Com a disponibilidade de módulos 50/60, os clientes podem fazer uma configuração flexível com capacidade de sistema de 600 a 1200 KVA.
4. Equipado com interfaces homem-máquina inteligentes, o HQ-M se adapta a todos os tipos de requisitos de aplicação
R confiável
(Projeto de redundância 6+1/10+2)
Prisioneiro de guerra Projeto de redundância do módulo er N + X, o sistema pode fornecer até 20% de capacidade de redundância sob 100% de carga, atingindo o mais alto nível de disponibilidade de rack Classe B
200kva = (10+2)*módulos de 20kva.
500kva = (10+2)*módulos de 50kva
300kva = (6+1)*módulos de 50kva
(Projeto de redundância para ventiladores)
O design de redundância do ventilador regulador de velocidade inteligente não afetará o uso de todo o módulo devido à anormalidade de um único ventilador
Eficiência
( Alta eficiência no modo de dupla conversão)
A eficiência do sistema chega a 96,5%: o consumo de energia e os custos operacionais são reduzidos em mais de 15% a cada ano. A alta eficiência reduz significativamente os custos operacionais e proporciona economia em refrigeração.
Flexível
(Design de módulo totalmente intercambiável)
O sistema suporta implantação em fases e expansão de capacidade sob demanda para reduzir o custo de investimento inicial dos clientes

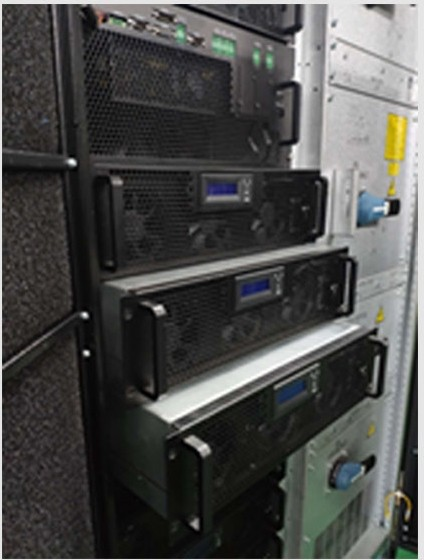

Tanto o módulo de bypass quanto o módulo de energia suportam hot plug on-line, a operação é fácil e segura e o MTTR é inferior a 5 minutos
Inteligente
Para ( Tela sensível ao toque para controle visual)

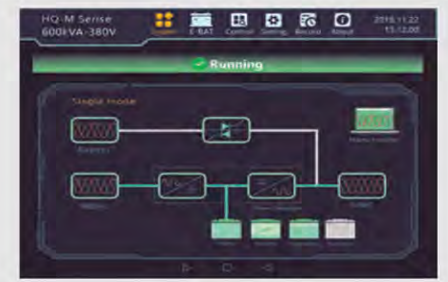

Tela sensível ao toque colorida de 10 polegadas, display gráfico e inúmeras funções estão disponíveis.
A página principal exibe diretamente o status de funcionamento atual. Todas as informações de execução de cada peça podem ser verificadas no visor.
(gerenciamento inteligente de bateria)

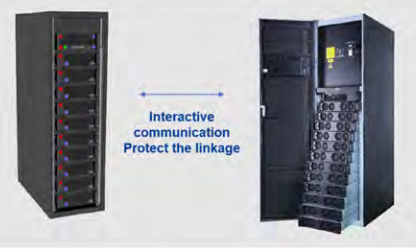

O UPScan interage com o sistema BMS da bateria de lítio em tempo real para realizar o gerenciamento inteligente e a vinculação do UPS à bateria e evitar que a bateria fique fora de controle
|
M modelo |
QG - M 300/50 |
QG - M 500/50 |
QG - M 600/60 |
QG - M 840/60 |
QG - M 1000/50 |
QG - M 1200/60 |
|
|
Capacidade nominal idade |
300 kV UM |
500 kV UM |
600 kV UM |
840 kV UM |
1000 kV UM |
1200 kV UM |
|
|
Módulo de potência o Capacidade |
50 kVA |
60 kVA |
50 kVA |
60 kVA |
|||
|
Entrada |
|||||||
|
Fiação Método |
3 P Hase + N + Educação Física |
||||||
|
Voltagem nominal e |
380/400 /415VAC(linha-linha) |
||||||
|
Frequência nominal fluência |
50/60H por |
||||||
|
Tensão Faixa |
304 VCA ~ 478 VCA ( linha-linha ) carga completa ； 304 VCA ~ 228 VCA( linha - linha ) carregar redução de classificação linearmente de 100% para 80% |
||||||
|
Freqüência Faixa |
40 Hz~70Hz |
||||||
|
Poder Fa ctor |
>0,99 |
||||||
|
THD |
THD ＜ 3 ％ ( linear completo carregar )； THD ＜ 5 ％ ( não - linear completo carregar ) |
||||||
|
Bypa ss |
|||||||
|
Voltagem nominal e |
380/400 /415VAC (tensão de linha) |
||||||
|
Tensão Faixa |
Configuração de fábrica -20% ~ +15% ； ajustável, l superior imitar :+10%,+15%,+20%,+25% ； mais baixo limite :-10%,-15%, -20%, -30%,-40% |
||||||
|
Freqüência Faixa |
Configurável ( ±1Hz ， ±3Hz ， ±5Hz) |
||||||
|
Sobre carga Capacidade |
110% para longo correr ，＞ 150% para 200 ms |
||||||
|
Bastão tery |
|||||||
|
Vol. da bateria etiqueta |
±192 VDC ( 384 ~ 528 VDC ； 32 ~ 44 blocos ajustáveis ， configuração de fábrica 32 blocos ) |
||||||
|
Chargi ng Capacidade |
15%* capacidade total cidade |
||||||
|
Tensão Precisão |
±1% |
||||||
|
O saída |
|||||||
|
Voltagem nominal e |
380 V /400 V/415V (linha-linha) |
||||||
|
Poder Fa ctor |
1 |
||||||
|
Frequência nominal fluência |
50/6 0 Hz |
||||||
|
Tensão Precisão |
≤±1 0,0% @ carga balanceada ； ≤±5,0%@ carga desbalanceada |
||||||
|
Frequência CA curadoria |
50/6 0Hz±0,01% |
||||||
|
Frequência e Monitorando Faixa |
Configurável ， ±0,5Hz~±5Hz; configuração de fábrica ±3Hz |
||||||
|
THD |
THDu ≤2% (carga linear 100%), THDu≤4%(carga não linear) |
||||||
|
T três - fase Fase Precisão |
120°±1° |
||||||
|
Cre rua Fator |
3 :1 |
||||||
|
Overlo anúncio |
＜ 105 ％， longo prazo ； ＜ 110 ％， 60 minutos ； 110 ~ 125 ％， 10 minutos ； ＞ 125 ~ 150 ％， 1 minuto ； ＞ 150 ％， 200 ms |
||||||
|
Sistema m |
|||||||
|
Eficiência |
96,5% @ modo de conversão dupla |
||||||
|
Des jogar |
Super grande cor tocar tela +LED |
||||||
|
Com anel |
Suporte superior para dentro e inferior para dentro |
||||||
|
Standa rd |
CEI 62040-1-1; CEI 620 40-2; IEC62040-3 |
||||||
|
Proteção n Aula |
IP 2 0 |
||||||
|
Opcional eu |
SNMP cartão 、 Modbus cartão 、 paralelo componentes , componentes de proteção contra raios, rede à prova de poeira, LBS, contato seco editável |
||||||
|
Trabalhando Doença |
Temperatura ： 0~40 ℃； umidade ： 0~95% (sem condensação) |
||||||
|
Barulho e |
＜ 65 dB @ 1 metro |
||||||
|
UM altitude |
<1000 metros , sem redução de classificação, ＞ 1000 metros, reduzindo 1% se a cada 100 metros aumentar |
||||||
|
Cabine t Tipo |
6+1 M ódulos |
10+ 2 Módulos |
12 meses dules |
14 meses dules |
20 Módulos |
20 Módulos |
|
|
S tamanho |
|||||||
|
Sistema L x P x A (m m ) |
60 0 x 1100 x 2000 |
1000 x 1100 x 2000 |
1600 x 900 x 2000 |
2 000 x 1100 x 2000 |
|||
|
Módulo L x P x A (mm) |
440 x 720 x 130 ( 3U) |
||||||
|
C oito |
|||||||
|
Sistema tema ( kg ) |
250 |
500 |
530 |
9 80 |
1100 |
1180 |
|
|
Módulo(k g ) |
|
3 8 |
|
||||
Caso de produto 1
Sala de telecomunicações Yinchuan
O módulo UPS da série HQ-M, produto para sala de computadores do data center Propoweress Power da nossa empresa, fornece garantia de fornecimento de energia confiável e estável na sala de computadores do Data Center da Yinchuan Telecom.
